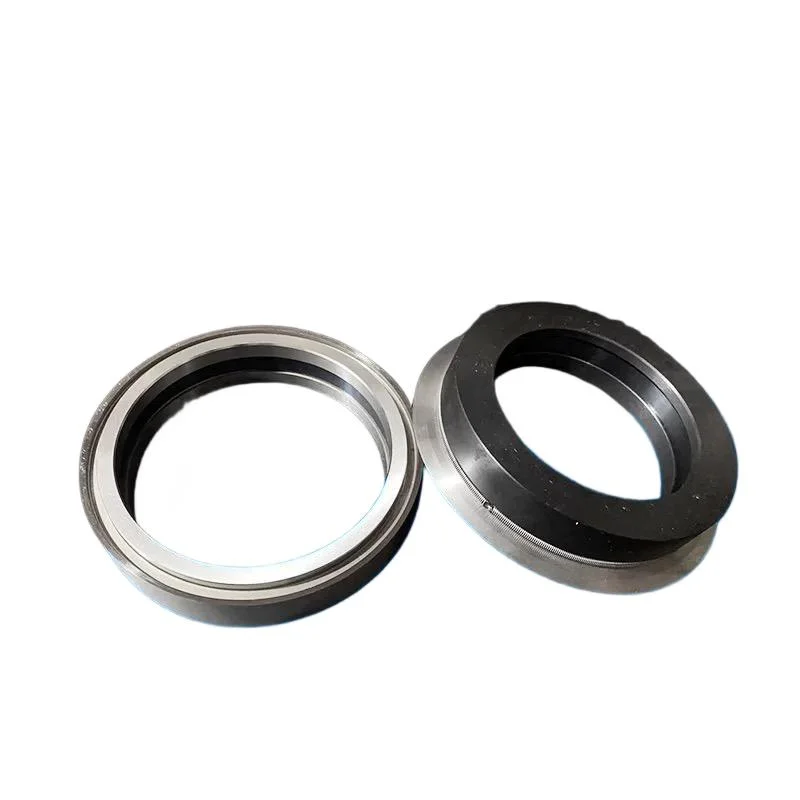

سكاكين السندان المحززة السفلية لقص القص - تحويل الأفلام والورق والرقائق المعدنية
سكاكين المشقق
سكاكين سندان محززة ذات قاع أرضي دقيقة لتقطيع الأفلام والورق والرقائق والأشرطة. متطابق مع أنظمة Tidland وKampf وAtlas وGoebel وBHS ذات السكين العلوي. مقاطع جانبية متعددة الأخدود في D2 وM2 HSS والكربيد الصلب. يتم توفيرها كأزواج قص تم التحقق منها أو كبدائل مستقلة للسندان السفلي.
- ■Material: D2 / M2 HSS / ASP23 PM / Solid Carbide
- ■Applications: Film, Paper, Metal Foil, PSA Tape, Nonwovens
■ ISO 9001:2015 Certified
■ In-House Heat Treatment
■ Strict Dimensional Tolerances
■ Global Door-to-Door Delivery
[ Engineering Reference ]
Decisive Specifications
| Material | D2 / M2 HSS / ASP23 PM / Solid Carbide |
|---|---|
| Groove Tolerance | Groove width ±0.01 mm | Face flatness ≤0.003 mm |
| Bore Tolerance | H6 finish-ground | T.I.R. ≤0.02 mm |
| Shear Clearance | Pre-verified to substrate spec (0.02–0.15 mm) |
| Coatings | TiN groove face, DLC, Teflon anti-adhesion (optional) |
| Applications | Film, Paper, Metal Foil, PSA Tape, Nonwovens |
■ All values verified via CMM inspection · ISO 9001:2015
[ RFQ Prompt ]
Need a Specific Size or OEM Replacement?
Don't see your exact specs? Send us a blueprint, a worn sample, or just your machine model. Our team will review the details and provide a tailored quotation.
[ Standard Reference ]
Common Standard Dimensions
| منصة OEM/النوع | القطر الخارجي × المعرف (مم) | سمك (مم) | الأخدود (العرض × العمق / الزاوية) |
|---|---|---|---|
| Tidland — Single Groove | 70 × 25.4 | 8 / 10 | W: 1.2 × D: 2.0 / 60° |
| Atlas — Multi-Groove (3 Slots) | 100 × 60 | 20 / 25 | W: 1.5 × D: 2.5 / 60° |
| Mario Cotta — Single Groove | 80 × 30 | 10 | W: 1.3 × D: 2.2 / 45° |
| Dienes — Single Groove | 130 × 80 | 12 | W: 1.5 × D: 3.0 / 60° |
| Custom Anvil / Hardfaced | Per Drawing | OEM Spec | Exact CNC Machined Groove |
[ OEM Compatibility ]
Compatible Machine Brands
® Registered trademarks are property of their respective owners. Sureay supplies compatible replacement blades — not OEM-branded parts.
[ Technical Audit ]
Engineering Advantages
هندسة الأخدود لملف تعريف OEM
يتم وضع عرض الأخدود وعمق كل سكين سندان بشكل جانبي وفقًا لمواصفات منصة OEM الخاصة بك - أخدود فردي Tidland، أو أخدود Kampf مزدوج، أو هيكل Goebel العريض - ويتم تثبيته حتى ±0.01 مم. تعمل هندسة الأخدود الصحيحة على استعادة خلوص القص المصمم في المصنع وتزيل التدهور التدريجي للحافة المشقوقة الناتج عن تآكل شكل السندان.
H6 التجويف والوجه المسطح
يتم تشطيب جميع تجاويف السندان بتسامح H6 ومواجهة الوجه بتوازي ≥0.003 مم. يؤدي انحراف التجويف بمقدار 0.02 مم على الشجرة السفلية إلى تمايل الشفرة الذي يترجم مباشرة إلى تباين عرض الشق عبر كومة متعددة السكاكين. يتم التحقق من تفاوتات التجويف والوجه لدينا على CMM لكل دفعة.
طلاءات الأخدود المضادة للالتصاق
بالنسبة لقطع الشريط الحساس للضغط والصفائح اللاصقة، تعمل طبقات التفلون وDLC PVD على وجه التلامس الأخدود على تقليل فترات تراكم المادة اللاصقة بنسبة 60-80%. تعمل السندانات المطلية بشكل نظيف خلال مناوبات إنتاج تتراوح ما بين 8 إلى 12 ساعة دون تلوث الأخدود الذي يؤدي إلى تدهور خلوص القص ويجبر على التوقف غير المخطط له.
[ System Inventory ]
Related Blade Categories
View All →
[ Knowledge Base ]
Product FAQs & Buying Guidance
Technical FAQs
01كم مرة يجب أن أستبدل سكين السندان المحزز السفلي بالشفرة العلوية؟+−
تعمل سكاكين السندان السفلية تحت التحميل الضاغط على وجه الأخدود وتدوم عادةً 3-5 مرات أطول من شفرة القص العلوية. ومع ذلك، نظرًا لأن التآكل يكون تدريجيًا - حيث يتم تدوير وجه الأخدود ببطء - فمن السهل تفويت التدهور في جودة الشق حتى ترتفع معدلات الخردة. نوصي بفحص هندسة وجه الأخدود (عرض الأخدود وعمقه) كل 3 دورات لاستبدال الشفرة العلوية واستبدال السندان عندما يتجاوز انحراف عرض الأخدود ±0.03 مم عن مواصفات OEM.
02ما هو خلوص القص الذي يجب أن أضعه بين الشفرة العلوية وأخدود السندان السفلي؟+−
إزالة القص تعتمد على الركيزة. بالنسبة للأفلام البلاستيكية المرنة (BOPP، BOPET، CPP) عند 0.02-0.05 مم لكل جانب، يعد هذا أمرًا قياسيًا. لورق الكرافت والكرتون، 0.05-0.10 ملم. لرقائق الألومنيوم والنحاس، 0.01-0.03 ملم لكل جانب. نحن نتحقق مسبقًا من الأزواج العلوية/السفلية المتطابقة مع التخليص المحدد الخاص بك ونسجل الإعداد على ورقة بيانات هندسية تأتي مع كل طلب، مما يسمح للمشغلين بتكرار التخليص في كل عملية إعادة تثبيت.
03هل يمكنني طلب سكاكين سندان بديلة دون شراء زوج كامل متطابق؟+−
نعم. نقوم بتوريد سكاكين السندان السفلية كبدائل مستقلة يتم تشكيلها وفقًا لملف تعريف الأخدود وOD/ID لنظام الشجرة العلوي الموجود لديك. قم بتوفير منصة OEM الخاصة بك (Tidland، وKampf، وAtlas، وما إلى ذلك) ومعرف OD/ID للسكين العلوي، وسوف نقوم بمطابقة السندان مع هندسة التزاوج. إذا قمت بتوريد سندان مهترئ كعينة، فيمكننا إجراء هندسة عكسية لملف الأخدود الأصلي قبل إعادة الطحن.
04لماذا تتدهور جودة حافة الشق الخاصة بي حتى بعد استبدال الشفرة العلوية بأخرى جديدة؟+−
إذا لم تتمكن الشفرات العلوية الجديدة من استعادة جودة الشق، فمن المؤكد تقريبًا أن أخدود السندان سيتآكل بما يتجاوز مواصفاته. يزيد وجه الأخدود المستدير أو المتسع من خلوص القص الفعال بغض النظر عن حالة الشفرة العلوية، مما ينتج عنه حافة شق خشنة ومريشة. افحص عرض الأخدود وعمقه باستخدام مقياس الأخدود أو مقياس التعريف. إذا تجاوز انحراف الأخدود ±0.03 مم عن مواصفات OEM، يلزم استبدال السندان أو إعادة الطحن.
Why Choose Sureay
01هل تقومون بتوريد سكاكين السندان السفلية كجزء من زوج متطابق، أم بشكل فردي فقط؟+−
كلا الخيارين متاحان. بالنسبة للتركيبات الجديدة أو عمليات إعادة بناء الشجرة بالكامل، نوصي بالأزواج المتطابقة - يتم التحقق من الشفرة العلوية والسندان السفلي من خلال خلوص القص المحدد، مع ورقة بيانات هندسية مشتركة. بالنسبة لطلبات الاستبدال على الخطوط الحالية، تتوفر سكاكين السندان المستقلة المُصنعة وفقًا لملف تعريف OEM الخاص بك مع مهلة قياسية تتراوح من 5 إلى 7 أيام.
02ما هي منصات تصنيع المعدات الأصلية التي توفر شركة Sureay لها سكاكين السندان المطابقة؟+−
نقوم حاليًا بتخزين وتوريد سكاكين السندان ذات الأخدود لـ Tidland (العروش ذات الأخدود الفردي والأخدود المزدوج)، وKampf (سلسلة العرش الضيقة والواسعة)، وAtlas Converting Equipment، وGoebel، وBHS، وAgnati، وDusenbery. بالنسبة لمنصات تصنيع المعدات الأصلية الأخرى، قم بتوفير رسم الشجرة أو العينة البالية وسنقوم بتصميم بديل مطابق.
03هل تقومون بالشحن عالميًا وكم يستغرق ذلك من الوقت؟+−
نعم، نحن نصدر إلى أكثر من 50 دولة. يتم شحن سكاكين السندان القياسية من نوع OEM خلال 48-72 ساعة. تستغرق ملفات تعريف الأخدود المخصصة من 7 إلى 12 يوم عمل. نحن نتشارك مع DHL وFedEx ووكلاء الشحن البحري الدوليين من أجل توصيل موثوق من الباب إلى الباب.
